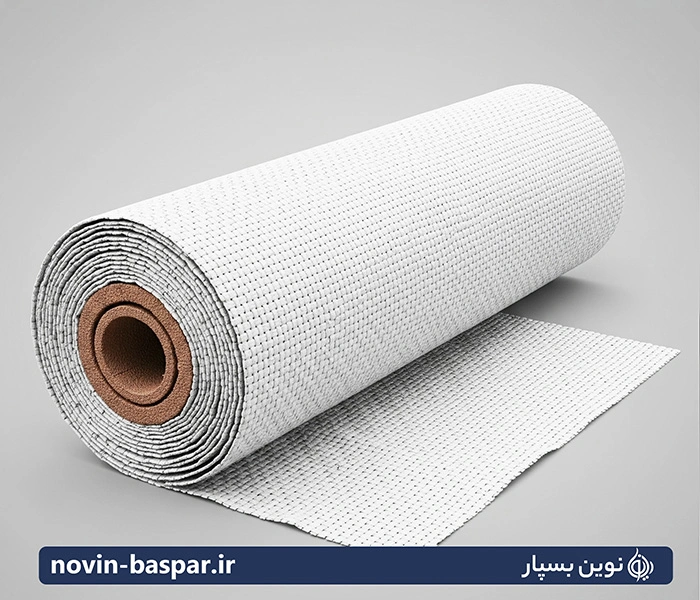

ژئوسنتتیک کلی لاینر(Geosynthetic clay liners)
جهت خرید ورق GCL و مشاوره رایگان با ما در تماس باشید.
جیسیال (GCL) یا ژئوسنتتیک کلی لاینر، نسل جدید عایقهای مهندسی است که با ترکیب بنتونیت سدیمی و ژئوتکستایل، لایهای نفوذناپذیر در برابر آب و مواد شیمیایی ایجاد میکند. این عایق سبک، بادوام، خودترمیم و اقتصادی در پروژههای دفن زباله، سدسازی، مخازن و تونلسازی کاربرد گستردهای دارد.
در دنیای مهندسی ژئوتکنیک و پروژههای عمرانی، انتخاب عایق مناسب یکی از کلیدیترین تصمیماتی است که تاثیر مستقیمی بر دوام، ایمنی و هزینه نهایی پروژه دارد. یکی از فناوریهای نوین و بسیار موثر در این زمینه، GCL یا ژئوسنتتیک کلی لاینر (Geosynthetic Clay Liner) است که با بهرهگیری از بنتونیت سدیمی بهعنوان ماده اصلی، نقش یک عایق رطوبتی قدرتمند را ایفا میکند.
اما واقعا GCL چیست؟ چه تفاوتی با سایر عایقها دارد؟ و چرا استفاده از عایق بنتونیتی در سالهای اخیر با استقبال فراوانی در پروژههای سدسازی، دفن زباله، مخازن آب و تونلسازی مواجه شده است؟ در این مقاله به زبانی ساده و کاربردی، همه چیز درباره GCL و مزایای آن را برای شما توضیح خواهیم داد.
فهرست مطالب
GCL چیست؟ راهحلی نوین برای آببندی و عایقکاری مهندسی
GCL یا Geosynthetic Clay Liner یکی از پیشرفتهترین انواع عایقهای ژئوسنتتیکی است که با ترکیب مواد طبیعی و مهندسیشده، نقش یک لایه نفوذناپذیر در برابر آب و سایر سیالات را ایفا میکند. این محصول به دلیل عملکرد بالا، نصب آسان و مقاومت عالی، در پروژههای عمرانی، زیستمحیطی و ژئوتکنیکی بهسرعت جایگاه ویژهای پیدا کرده است.
از نظر کاربردی، GCL مانند یک عایق محافظ عمل میکند و در کف و دیواره محلهایی مثل حوضچهها، تونلها، سایتهای دفن زباله، سدها و مخازن صنعتی استفاده میشود تا مانع نفوذ آب و مواد شیمیایی به محیط اطراف شود.
تاریخچهی GCL
ایده اولیه استفاده از خاک رس برای جلوگیری از نفوذ آب، به هزاران سال قبل برمیگردد؛ اما GCL یا ژئوسنتتیک کلی لاینر بهعنوان یک محصول صنعتی، نخستینبار در دهه ۱۹۸۰ میلادی وارد بازار شد. این نوآوری با هدف ترکیب خاصیت طبیعی تورم بنتونیت با پایداری مکانیکی ژئوتکستایلها شکل گرفت. نخستین کاربردهای صنعتی GCL در پروژههای دفن زباله و حفاظت از منابع آب بود. از آن زمان، به دلیل عملکرد بالا، نصب آسان و صرفهجویی در هزینه، GCL به یکی از پرکاربردترین مواد عایق در پروژههای ژئوتکنیکی و محیطزیستی تبدیل شده است.
اجزای تشکیلدهنده GCL

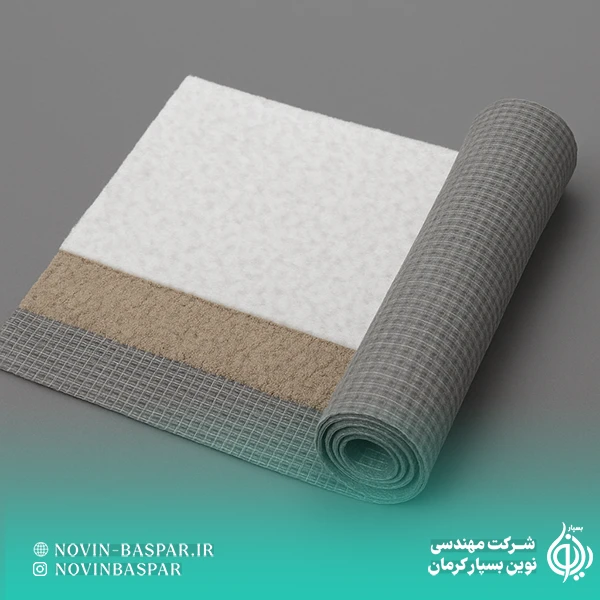

از نظر علمی،GCL یک لایه عایق ژئوسنتتیکی است که از دو لایه ژئوتکستایل تشکیل شده که در میان آنها، بنتونیت سدیمی قرار گرفته است. این ترکیب باعث میشود در هنگام تماس با رطوبت، بنتونیت متورم شده و ساختاری بسیار متراکم و نفوذناپذیر ایجاد کند.
- ژئوتکستایل (Geotextile): لایههای بالایی و پایینی GCL از منسوجات صنعتی بافتهشده یا نبافته ساخته میشوند. این لایهها نقش محافظ مکانیکی و نگهدارنده بنتونیت را دارند.
- بنتونیت سدیمی: مادهای معدنی با قابلیت جذب بالا که در تماس با رطوبت به شدت متورم شده و یک لایه بسیار متراکم و نفوذناپذیر تشکیل میدهد.
- روش اتصال (سوزندوزی یا چسب): برای تثبیت لایهها، از روشهایی مانند needle punching (سوزنزنی صنعتی) استفاده میشود تا ساختار مقاومی در برابر حرکت یا جابهجایی بنتونیت شکل گیرد.
این ترکیب هوشمندانه، باعث میشود GCL حتی در فشارهای بالا نیز عملکرد خود را حفظ کرده و ترک یا نشتی نداشته باشد.
تفاوت GCL با عایقهای سنتی
در مقایسه با عایقهای سنتی مانند ورق ژئوممبران (Geomembrane) یا بتنهای آببند، GCL چند مزیت مهم دارد:
به طور خلاصه، GCL نهتنها جایگزینی موثر برای عایقهای سنتی است، بلکه در بسیاری از پروژههای پیچیده، انتخابی بهمراتب هوشمندانهتر و بادوامتر به شمار میآید.
بنتونیت سدیمی چیست؟ خاکی که در برابر آب دیوار میسازد
بنتونیت سدیمی (Sodium Bentonite) نوعی خاک رس طبیعی با ساختار لایهای است که توانایی جذب بسیار بالایی دارد. ویژگی منحصربهفرد آن، خاصیت تورمی بالا در تماس با آب است؛ به طوری که میتواند تا چندین برابر حجم اولیهاش منبسط شود. این خاصیت باعث میشود ذرات بنتونیت شکافها و خلل و فرج موجود در خاک یا سطوح زیرین را پر کرده و یک لایه کاملا نفوذناپذیر ایجاد کنند.
چرا بنتونیت در عایقکاری مؤثر است؟ راز عملکرد برتر آن چیست؟
بنتونیت به دلیل چند ویژگی کلیدی، در میان انواع مواد عایق طبیعی و مصنوعی عملکرد بسیار درخشانی دارد:
- خاصیت خودترمیمی: بنتونیت در صورت خراش یا آسیب، با تماس دوباره با رطوبت متورم شده و ترکها را میبندد.
- چسبندگی و نفوذناپذیری بالا: پس از تورم، لایهای بسیار متراکم و بدون منفذ ایجاد میکند.
- سازگاری با محیطزیست: برخلاف بسیاری از عایقهای شیمیایی، بنتونیت مادهای طبیعی و بیضرر است.
- پایداری بلندمدت: بنتونیت سدیمی حتی در شرایط دمایی و شیمیایی سخت نیز پایدار باقی میماند.
- سهولت استفاده: استفاده از بنتونیت در قالب GCL یا پودر و دوغاب بسیار ساده و سریع است.
در برخی موارد، GCL بهصورت ترکیبی با سایر ژئوکامپوزیتها به کار میرود تا عملکرد چندلایهای در آببندی و فیلتراسیون فراهم شود. برای آشنایی بیشتر، مطلب ژئوکامپوزیت را مطالعه کنید.
مزایای GCL چیست؟ انتخابی هوشمندانه برای عایقکاری مهندسی
استفاده از GCL ، تنها به دلیل خاصیت عایق بودن آن نیست؛ این فناوری به دلیل مجموعهای از ویژگیهای فنی، اقتصادی و اجرایی به یکی از بهترین گزینهها برای آببندی پروژههای عمرانی تبدیل شده است. در ادامه، مهمترین ویژگیهای GCL را با جزئیات بررسی میکنیم:
انعطافپذیری و نصب آسان؛ بدون دردسر، بدون محدودیت
یکی از مزایای بزرگ GCL، انعطافپذیری بالا در هنگام اجراست. این عایق به شکل رولهای پیشساخته عرضه میشود که بهراحتی روی بسترهای خاکی، سنگی یا بتنی پهن میشوند. برخلاف عایقهایی مثل بتن یا ژئوممبران پی وی سی که به زیرسازی کاملا صاف و دقیق نیاز دارند، GCL میتواند حتی روی سطوح ناهموار و شیبدار نیز عملکرد خوبی داشته باشد. همچنین به دلیل وزن سبک و عدم نیاز به تجهیزات سنگین یا جوشکاری، فرآیند نصب سریعتر و کمهزینهتر انجام میشود.
مقاومت عالی در برابر نفوذ آب و مواد شیمیایی؛ سدی نفوذناپذیر و مطمئن
هسته اصلی GCL از بنتونیت سدیمی تشکیل شده که در تماس با آب، خاصیت تورمی و قفلکنندگی پیدا میکند. این خاصیت باعث میشود که GCL بتواند بهصورت طبیعی و بدون نیاز به چسب یا جوش، مانعی نفوذناپذیر برای آب و اغلب مواد شیمیایی ایجاد کند. این ویژگی بهویژه در پروژههایی مثل دفن زباله، مخازن نفتی یا حوضچههای صنعتی که با مواد آلاینده سر و کار دارند، بسیار ارزشمند است.
عملکرد مطمئن در شرایط محیطی مختلف؛ از سرما و گرما تا زمینهای سخت
GCL میتواند در طیف گستردهای از شرایط اقلیمی و محیطی عملکرد خوبی داشته باشد. چه در مناطق بسیار سرد با یخبندانهای دورهای، و چه در نواحی گرم و خشک با نوسانات دمایی بالا، این عایق بهخوبی پایداری و عملکرد خود را حفظ میکند. همچنین در برابر نشتپذیری ناشی از نشست زمین یا لرزشهای خفیف نیز مقاوم است، چرا که بنتونیت درون آن میتواند شکافها را بهصورت خودکار ترمیم کند.
کاهش چشمگیر هزینههای اجرایی؛ صرفهجویی در زمان، نیروی انسانی و مصالح
در مقایسه با عایقهای سنتی مانند بتن آببند، قیر یا حتی ورق ژئوگرید، GCL از نظر هزینه کلی پروژه بسیار مقرونبهصرفهتر است:
- زمان نصب کوتاهتر
- نیاز کمتر به نیروی متخصص
- کاهش چشمگیر مصالح جانبی (مثل بتنریزی یا چسبکاری)
- کاهش احتمال خرابی و هزینههای تعمیر و نگهداری
این مزایا باعث میشوند که در پروژههای بزرگ، استفاده از GCL نهتنها اقتصادیتر باشد، بلکه ریسک اجرایی کمتری نیز به همراه داشته باشد.

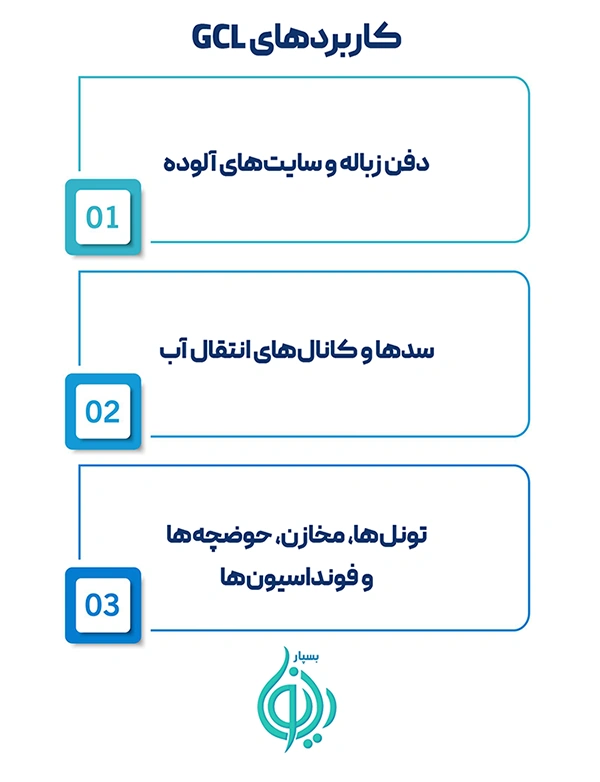

کاربردهای GCL در صنایع مختلف؛ از زمینهای آلوده تا سدهای عظیم
یکی از مهمترین دلایل محبوبیت روزافزون GCL، تنوع بالای کاربردهای آن در صنایع عمرانی، محیطزیستی و زیرساختی است. به دلیل ساختار منحصربهفرد و عملکرد بالای GCL در آببندی، این محصول در بسیاری از پروژههای حساس که نیاز به عایقکاری دقیق و بادوام دارند، استفاده میشود. در ادامه با کاربردهای GCL در حوزههای مختلف آشنا میشویم:
- دفن زباله و سایتهای آلوده: در پروژههای دفن پسماند شهری، صنعتی یا خطرناک، هدف اصلی جلوگیری از نشت شیرابه و مواد آلاینده به خاک و منابع آب زیرزمینی است .GCL با خاصیت خودترمیمی و مقاومت بالا در برابر مواد شیمیایی، بهعنوان یک لایه عایق مطمئن در کف و دیواره این سایتها استفاده میشود.
- سدها و کانالهای انتقال آب: در پروژههایی مثل سدهای خاکی، حوضچههای ذخیره، یا کانالهای آبیاری، آببندی یکی از مهمترین اولویتهاست. استفاده از GCL در بستر این سازهها باعث جلوگیری از نشت آب، فرسایش داخلی و کاهش بهرهوری سیستمهای انتقال میشود.
- تونلها، مخازن، حوضچهها و فونداسیونها: در پروژههای شهری یا صنعتی مانند تونلهای مترو، فونداسیون ساختمانهای بزرگ، مخازن آب یا حوضچههای تبخیر، نیاز به عایقکاری دقیق، سریع و بادوام کاملا مشهود است. این محصول در فضاهای محدود و اشکال پیچیده بهراحتی قابل استفاده است و با جلوگیری از نفوذ رطوبت یا مواد شیمیایی، عمر سازهها را افزایش میدهد.
مقایسه GCL با سایر عایقهای ژئوسنتتیکی
در دنیای عایقکاری ژئوتکنیکی، انتخاب بین گزینههای مختلف مثل GCL، ژئوسل، ژئوممبران یا بتن آببند، بستگی به شرایط پروژه، نوع زیرساخت و محدودیتهای اجرایی دارد. در این بخش نگاهی دقیق به مزایا، معایب و تفاوتهای اصلی بین GCL و دیگر عایقها میاندازیم تا تصمیمگیری آسانتر شود.
نکات اجرایی در نصب GCL
نحوه نصب GCL ، نقشی کلیدی در عملکرد نهایی آن دارد. حتی بهترین مواد عایق هم اگر بهدرستی اجرا نشوند، نمیتوانند مانع نشت و آسیب به سازه شوند. در این بخش با مراحل و اصول نصب GCL ؛ از آمادهسازی بستر گرفته تا نحوه اتصال رولها و پوشش درزها آشنا میشوید.
آمادهسازی بستر؛ زیرساخت مطمئن، عایق مطمئن
قبل از نصب GCL، بستر خاک باید دارای شرایط زیر باشد:
- صاف و بدون اجسام تیز: سنگهای نوکتیز، مصالح ساختمانی یا ضایعات فلزی ممکن است باعث سوراخشدن لایه GCL شوند.
- تراکم کافی خاک زیرین: خاک باید کوبیده و یکنواخت باشد تا در طول زمان دچار نشست نشود.
- شیببندی اصولی: شیب مناسب برای هدایت آب و جلوگیری از تجمع آن در یک نقطه ضروری است.
- عدم وجود آب ایستا: در صورت وجود رطوبت یا آب سطحی، باید قبل از نصب GCL آن را تخلیه کرد.
در صورت نیاز، میتوان یک لایه ژئوتکستایل محافظ نیز بین بستر و GCL استفاده کرد.
روشهای نصب و پهن کردن رولها؛ با دقت و جهت مشخص
رولهای GCL معمولا با عرض ۴ تا ۵ متر تولید میشوند و برای نصب و نگهداری GCL باید موارد زیر رعایت شود:
- پهن کردن رولها در جهت شیب: بهویژه در پروژههای شیبدار (مثل سد یا کانال)، رولها باید در جهت شیب پهن شوند تا از حرکت یا لغزش جلوگیری شود.
- پرهیز از کشش یا کشیدن لایه: GCL باید آزادانه پهن شود تا تغییر شکل ندهد.
- پوشش همپوشانی مناسب: معمولا رولها باید بین ۱۵ تا ۳۰ سانتیمتر روی هم بیفتند.
- جلوگیری از تماس مستقیم با باران یا آب قبل از نصب نهایی: رطوبت میتواند باعث تورم زودهنگام بنتونیت شود.
در شرایط بادخیز، استفاده از کیسه شن یا وزنه برای تثبیت موقت رولها توصیه میشود. همچنین برای کنترل بهتر زهکشی یا ایجاد فاصله بین GCL و لایههای سازهای، استفاده از دیمپل شیت بهعنوان لایه جداکننده یا زهکش توصیه میشود.
اتصال و پوشش درزها؛ نقطهضعف را به نقطه قوت تبدیل کنید
- درز بین رولها حساسترین نقطه در سیستم آببندی است. برای جلوگیری از نشت در این نقاط، اقدامات زیر ضروری است:
- همپوشانی طولی و عرضی رولها: حداقل ۱۵ سانتیمتر در طرفین و ۳۰ سانتیمتر در ابتدا و انتها.
- استفاده از بنتونیت پودری: برای افزایش چسبندگی و کاهش نفوذ، در محل درزها میتوان یک لایه نازک بنتونیت سدیمی پاشید.
- فشردهسازی درزها: استفاده از غلتک دستی یا پا زدن روی درزها باعث چسبیدن بهتر لایهها میشود.
در پروژههایی با الزامات خاص، ممکن است نیاز به تست درزها (مثل آزمایش نشتپذیری) نیز باشد. بهعلاوه لایههایی مانند ژئونت معمولا برای زهکشی و هدایت آب به همراه GCL در پروژههای دفن زباله یا مخازن به کار میروند.
آیا GCL انتخاب مناسبی برای پروژه شماست؟
حالا که با ساختار، ویژگیها، مزایا و کاربردهای GCL آشنا شدید، شاید این سوال برایتان پیشآمده باشد که”آیا GCL واقعا گزینه مناسبی برای پروژه من است؟ “پاسخ به این سوال به چند عامل بستگی دارد:
- نوع پروژه: اگر پروژه شما شامل آببندی محل دفن زباله، مخازن، کانالها، سد یا سازههایی با ریسک نشت بالاست، GCL یکی از بهترین گزینههاست.
- شرایط خاک و محیط: در مناطق ناپایدار یا با نشستهای احتمالی، GCL با خاصیت انعطافپذیری و خودترمیمی، عملکرد بسیار خوبی دارد.
- محدودیت زمانی و هزینهای: اجرای سریع، آسان و اقتصادی GCL، آن را به انتخابی هوشمندانه برای پیمانکاران تبدیل کرده است.
- نیاز به دوام و عملکرد بلندمدت: GCL، بهویژه در ترکیب با ژئوممبران یا دیگر لایههای ژئوسنتتیکی، میتواند سالها بدون نیاز به تعمیر یا جایگزینی، عملکرد قابلاعتماد داشته باشد.
نکات کلیدی در انتخاب و خرید عایق بنتونیتی (GCL)
اگر تصمیم دارید از GCL در پروژه خود استفاده کنید، هنگام خرید جی سی ال به این نکات مهم توجه داشته باشید:
- نوع بنتونیت: مطمئن شوید GCL انتخابی حاوی بنتونیت سدیمی خالص و فعال است، چون خاصیت تورمی بالاتری دارد.
- وزن لایه بنتونیت: هرچقدر وزن بنتونیت (معمولا بر حسب گرم در مترمربع) بیشتر باشد، قدرت آببندی بالاتر خواهد بود.
- ساختار ژئوتکستایل: جنس، ضخامت و نوع دوخت بین لایههای بالا و پایین GCL باید متناسب با نوع پروژه و بارگذاریها باشد.
- استانداردها و گواهیها: حتما از شرکتهایی خرید کنید که محصولات آنها دارای تاییدیههای فنی، استانداردهای بینالمللی و ضمانتنامه کیفیت باشند.
- مشاوره پیش از خرید: اگر در انتخاب بین GCL و سایر عایقها شک دارید، مشورت با کارشناسان ژئوتکنیک یا فروشندههای تخصصی مثل نوین بسپار میتواند مسیر تصمیمگیری را برایتان شفافتر کند.
GCL ترکیبی از هوشمندی مهندسی و قدرت طبیعت
عایق بنتونیتی لایهای نازک اما قدرتمند است که با خواص طبیعی بنتونیت و پشتیبانی ژئوتکستایل، میتواند امنیت، دوام و صرفهجویی اقتصادی را برای پروژههای عمرانی و محیطزیستی شما تضمین کند.
سؤالات متداول
GCL به دلیل انعطافپذیری بالا، نصب آسان، خاصیت خودترمیمی و هزینه کمتر نسبت به بتن یا ژئوممبران، گزینهای مقرونبهصرفه و کارآمد در بسیاری از پروژهها است.
بنتونیت سدیمی موجود در GCL هنگام تماس با آب متورم شده و لایهای متراکم و نفوذناپذیر تشکیل میدهد که مانع از عبور آب و مواد شیمیایی میشود.
بله، GCL در شرایط مختلف آبوهوایی و محیطی عملکرد خوبی دارد، اما بسته به نوع پروژه و شرایط خاک، ممکن است نیاز به ترکیب با سایر عایقها یا لایههای محافظ باشد.
